| 德国OBO浪涌保护器、防雷器选型图-电源部分
|
|
|

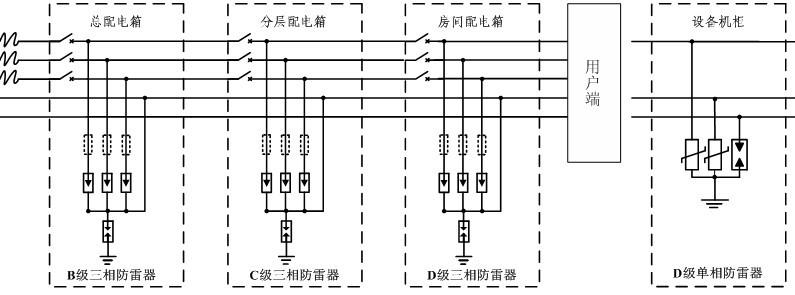

一：OBO电源产品配置表
|
主配电屏 |
B级防雷器
(第一级) |
工业、商业建筑 |
民用建筑 |
|
MC50-B /3+NPE，V25-B/3+NPE |
V25-B+C/3+NPE |
|
分层配电屏 |
C级防雷器
（第二级） |
V20-C/3+NPE (三相)，V20-C/1+NPE单相) |
|
房间配电箱 |
D级防雷器
（第三级） |
V10-C/3+NPE(三相)，V10/1+NPE(单相)，CNS 3-D-PRC(防雷插座)，VF-230(插接式) |
二：OBO防雷器技术参数表
|
防雷器型号 |
标称电压（Un） |
最大持续工作电压（Uc） |
电压保护水平 |
通流容量（In） |
通流容量（Imax） |
响应时间（TA） |
安装尺寸
(35mm导轨安装) |
|
MC50-B/3+1 |
230V/50-60HZ |
255V |
≤2.0KV |
50KA（10/350us） |
50KA（10/350us） |
＜100 ns |
140×100×49.5 |
|
V25-B/3+1 |
230V/50-60HZ |
385V |
≤2.0KV |
40KA（8/20us） |
100KA（8/20us） |
＜25 ns |
70.2×90×60 |
|
V25-B+C/3+1 |
230V/50-60HZ |
385V |
≤1.5KV |
30KA（8/20us） |
60KA（8/20us） |
＜25 ns |
70.2×90×60 |
|
V20-C/3+1 |
230V/50-60HZ |
385V |
≤1.7KV |
20KA (8/20us) |
40KA (8/20us) |
＜25 ns |
70.2×90×60 |
|
V20-C/1+1 |
230V/50-60HZ |
385V |
≤1.7KV |
20KA (8/20us) |
40KA (8/20us) |
＜25 ns |
35.1×90×60 |
|
V10-C/3+1 |
230V/50-60HZ |
385V |
≤1.8KV |
10KA (8/20us) |
20KA (8/20us) |
＜25 ns |
70.2×90×60 |
|
VF230 |
230V/50-60HZ |
255V |
≤1 KV |
2.5KA (8/20us) |
7KA (8/20us) |
＜25 ns |
17.5×90×62 |
|
CNS 3-D-PRC |
230V/50-60HZ |
255V |
≤1 KV |
2.5KA (8/20us) |
7KA (8/20us) |
＜25 ns |
—————— |
*以上防雷模块可选配声光报警（AS）或遥信报警（FS）底座。
|
|
|
